Lyskrets med to-polet bryter

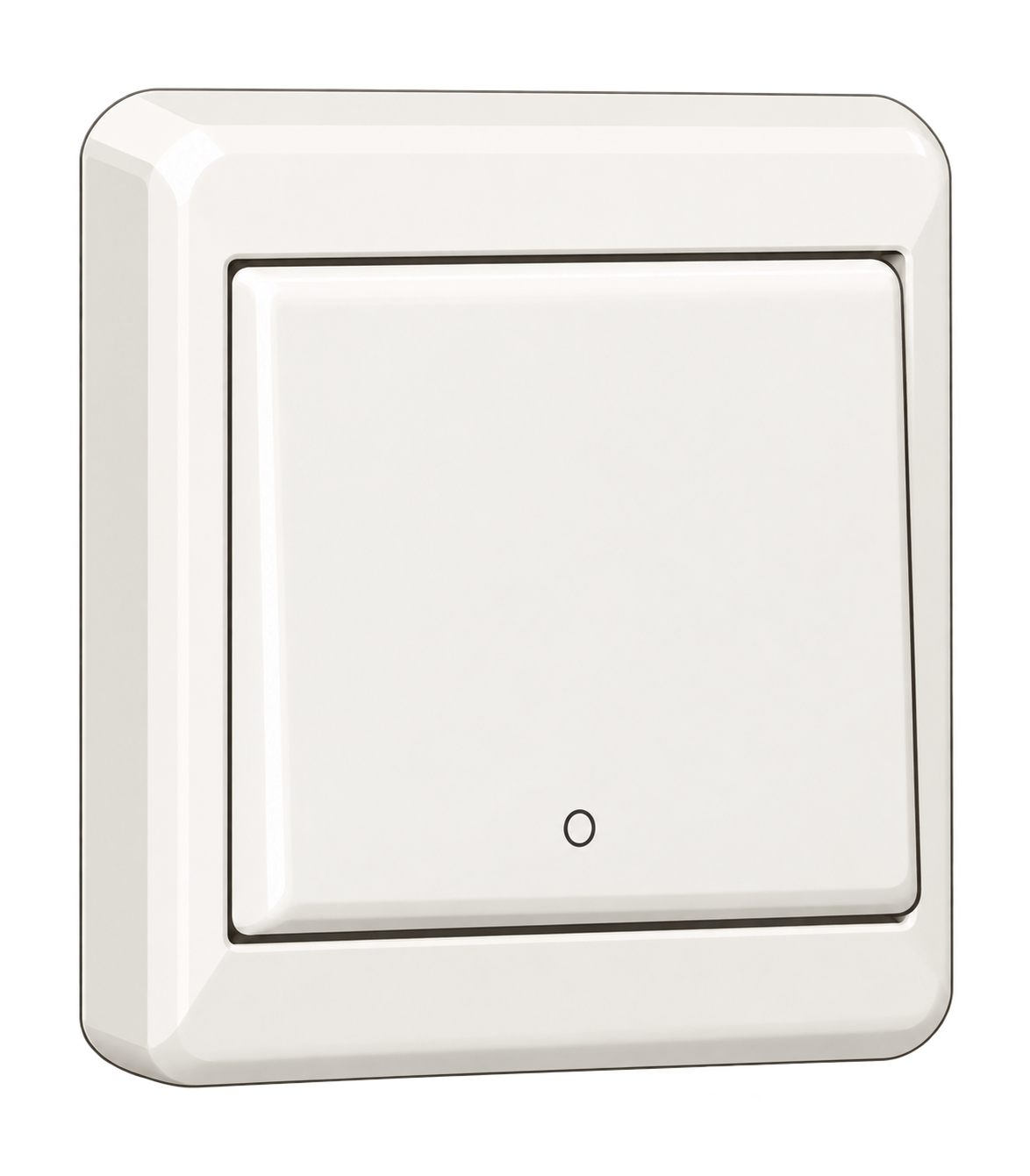

Én to-polet bryter styrer én lampe og bryter begge lederne samtidig. Utforsk anlegget, prøv bryteren og skriv ut arbeidstegningen til båsen.

Elektrofag · lærerressurs
Velkommen · velg en komponent for å zoome inn.
Bryter av · lampe av

Flerlinjeskjema · to-polet bryter

Trykk på kontaktene i bryteren S1. Begge følger med, fordi de har samme betjening (den stiplede linjen).

Bryter av · lampe av

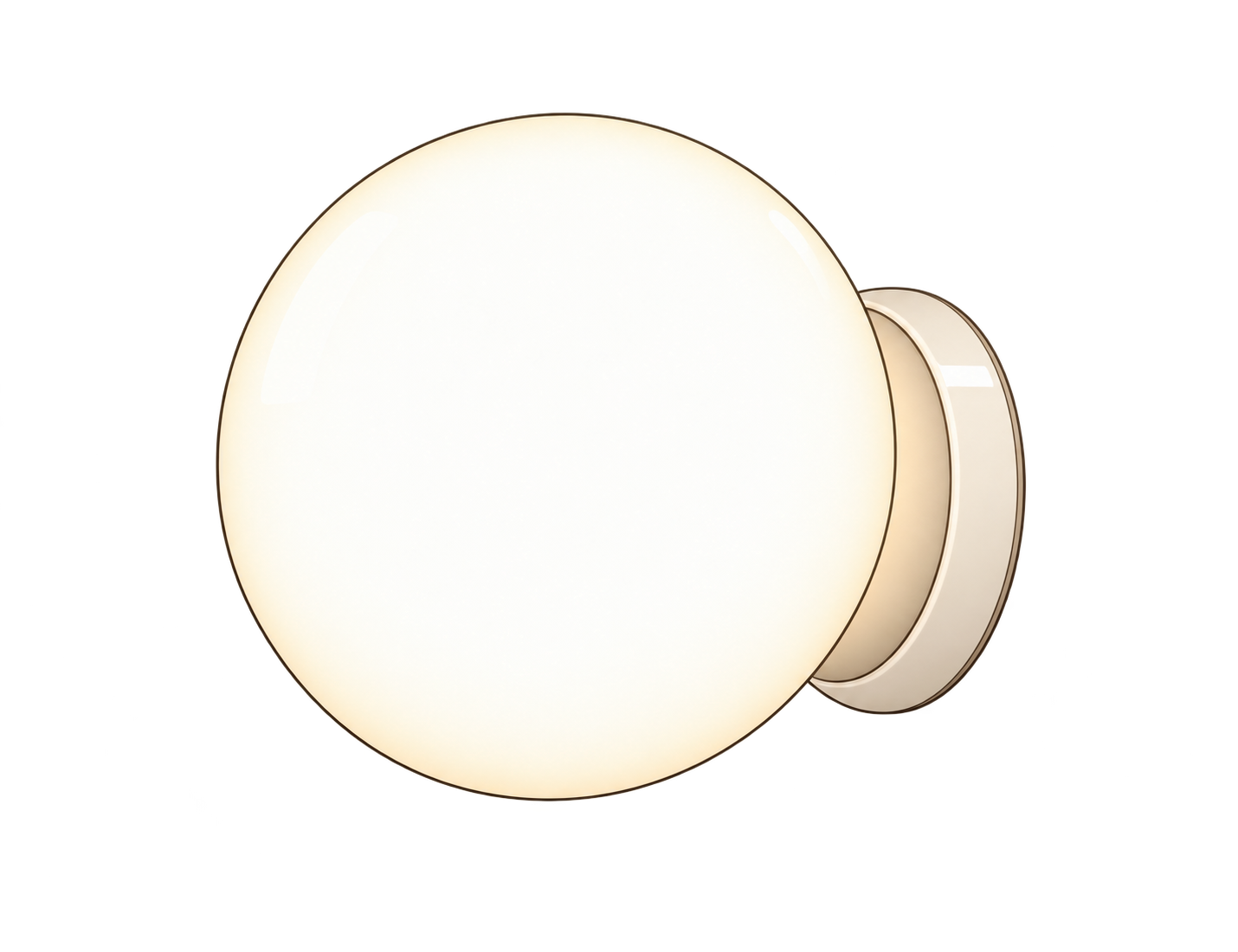

Lampen er slukket

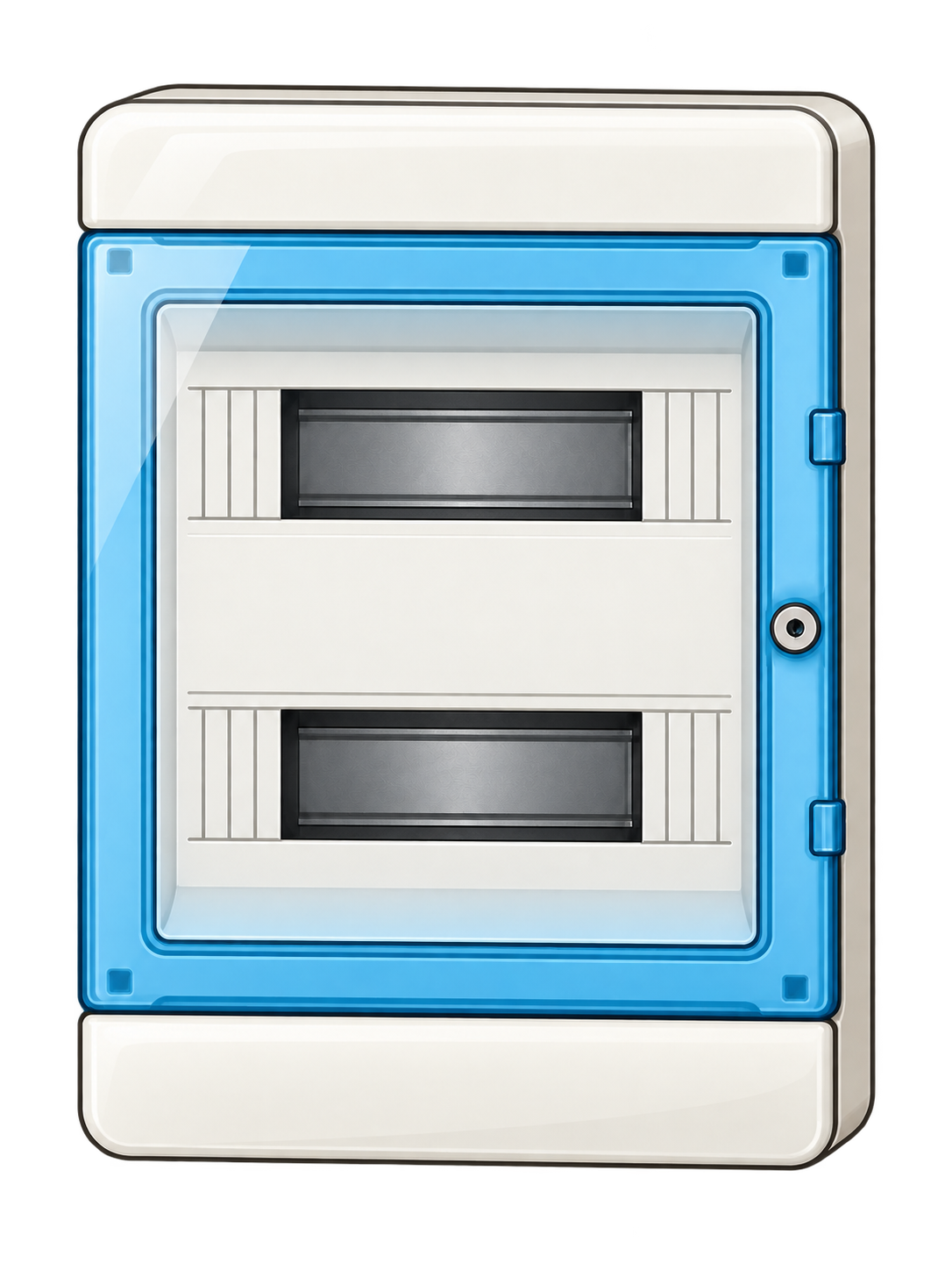

Symbolene er tegnet etter NEK EN 60617 (IEC 60617): sluttekontakt (S00227), mekanisk forbindelse (S00144), manuell betjening (S00167), effektbryter for vernet F1 (S00287), lampe (S00965), klemme (S00017) og koblingspunkt (S00016). Linjefargene er lederfargene i kablene. I arbeidstegningen står bryteren og vernet i hvilestilling (av).

Faglig avgrensing: Dette er et læremiddel for øvingsbåsen. Arbeidstegningen skal gjennomgås og godkjennes av læreren før det settes spenning på. FEL § 16 krever planlegging og risikovurdering. NEK oppgir at NEK 400:2026 er sentralt henvisningsgrunnlag i FEL. Fargekravene til ledere står i NEK 400, avsnitt 514.3 (nøytralleder blå, beskyttelsesleder gul/grønn, og blå kan brukes som fase når det ikke finnes noen nøytralleder). Symbolene er tegnet på nytt etter IEC 60617, som gjelder i Norge som NEK EN 60617.
